معرفی محصول
SIPART PS2 6DR5220-0EG10-0AA0 یک پوزیشنر هوشمند الکترونیکی-پنوماتیکی (Electropneumatic Positioner) از سری محبوب SIPART PS2 شرکت زیمنس است. این محصول برای کنترل دقیق موقعیت شیرها (چه شیرهای خطی و چه شیرهای دورانی / Quarter-turn) طراحی شده تا دستوری که از سیستم کنترل (مثل PLC یا DCS) میآید از سیگنال 4–20 mA را به فرمان هوای فشرده تبدیل کند و شیر را به موقعیت مطلوب برساند.
یکی از ویژگیهای کلیدی این مدل، پشتیبانی از پروتکل HART است که امکان پیکربندی دیجیتال، عیبیابی، مانیتورینگ وضعیت و نظارت زنده را فراهم میکند. این کار باعث میشود که بتوان عملکرد پوزیشنر و شیر را بدون دخالت فیزیکی و از راه دور بررسی کرد. پوزیشنر از نوع Double-acting است، یعنی میتواند در هر دو جهت هوا را تأمین کند تا شیر باز یا بسته شود.
منبع تغذیه این دستگاه میتواند به صورت Loop-powered (منبع تغذیه از جریان حلقه 4–20 mA) یا با 24 VDC خارجی باشد، بسته به نوع کابلکشی و نصب. فشار هوای کمکی مورد نیاز برای عملکرد خوب معمولاً بین 1.4 تا حدود 7 بار است، که باعث میشود بتوان واکنش دقیق و قدرت کافی برای حرکت شیر فراهم شود.
بدنهی دستگاه معمولاً از پلیکربنات تقویت شده (Makrolon) ساخته شده که وزن کمتری دارد و برای شرایط معمول صنعتی مناسب است. برای محیطهای خورنده یا شرایط دشوارتر، نسخههایی با بدنه از استنلس استیل نیز ارائه میشود. این مدل استاندارد دارای رتبه حفاظت IP66 / NEMA 4X است، به این معنی که در برابر نفوذ گرد و غبار و پاشش آب محافظت شده است.
دمای کاری محیط این پوزیشنر معمولاً در بازهی −30 تا +80 درجه سانتیگراد تعیین میشود، که برای بیشتر محیطهای صنعتی کافی است. این دستگاه با آزمونهای ایمنی برای محیطهای انفجاری (Ex ia, Ex d, Ex nA) سازگار است، به شرطی که نسخهی مناسب انتخاب شود.
از ویژگیهای اضافی آن میتوان به امکاناتی مانند کالیبراسیون اتوماتیک، تشخیص عیب (Diagnostics)، حالت ایمن (Fail-safe) و سیگنال بازخورد موقعیت (Feedback) اشاره کرد که به اپراتور اجازه میدهد وضعیت واقعی شیر را دقیقتر کنترل و پایش کند.
بهطور کلی، SIPART PS2 6DR5220-0EG10-0AA0 ترکیبی از دقت، انعطافپذیری و کارایی است؛ برای کاربردهایی که شیر باید دقیقاً به موقعیت تعیینشده برسد، مانند تنظیم جریان، فشار، دما یا سایر متغیرهای فرآیندی، گزینهای بسیار مناسب و مطمئن است.

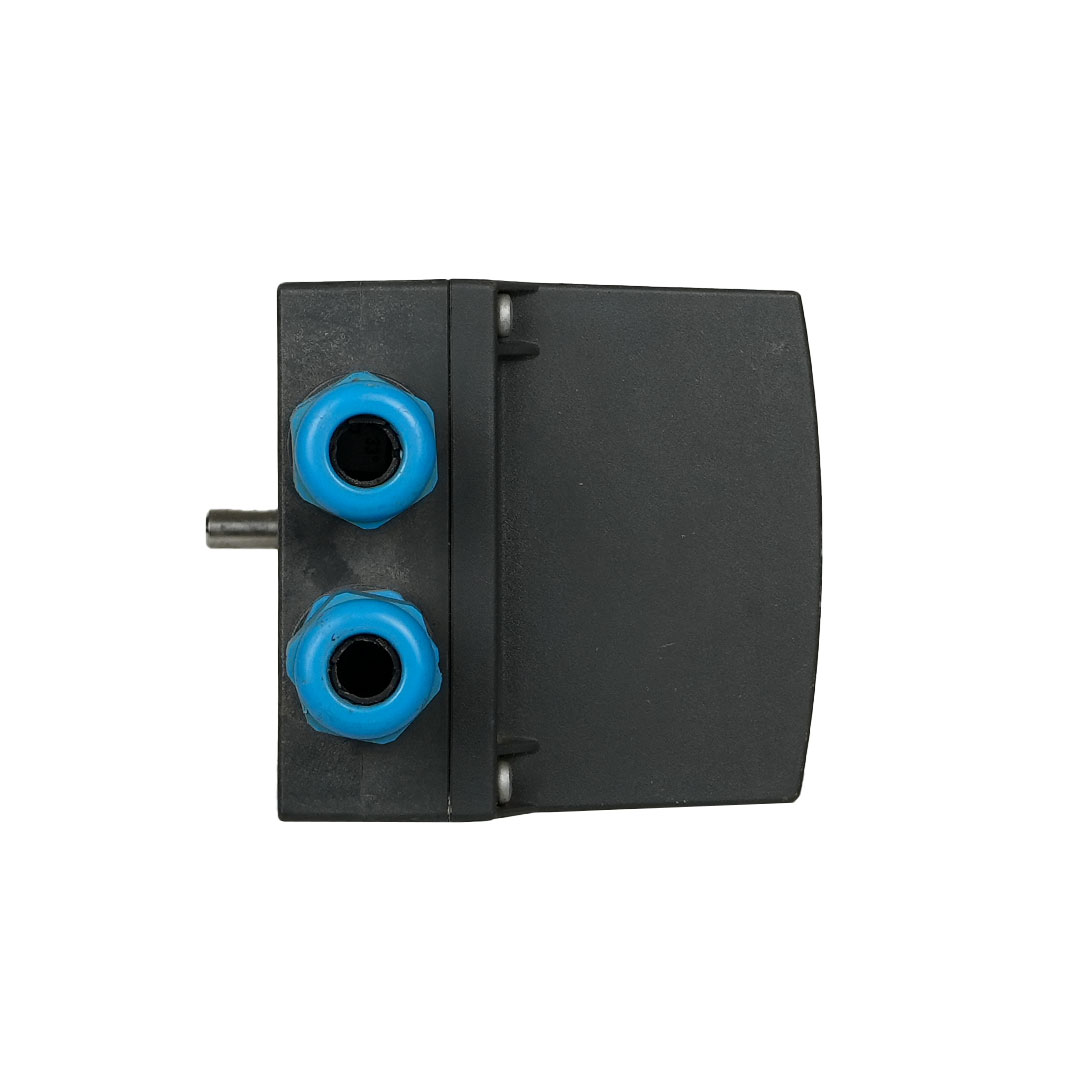

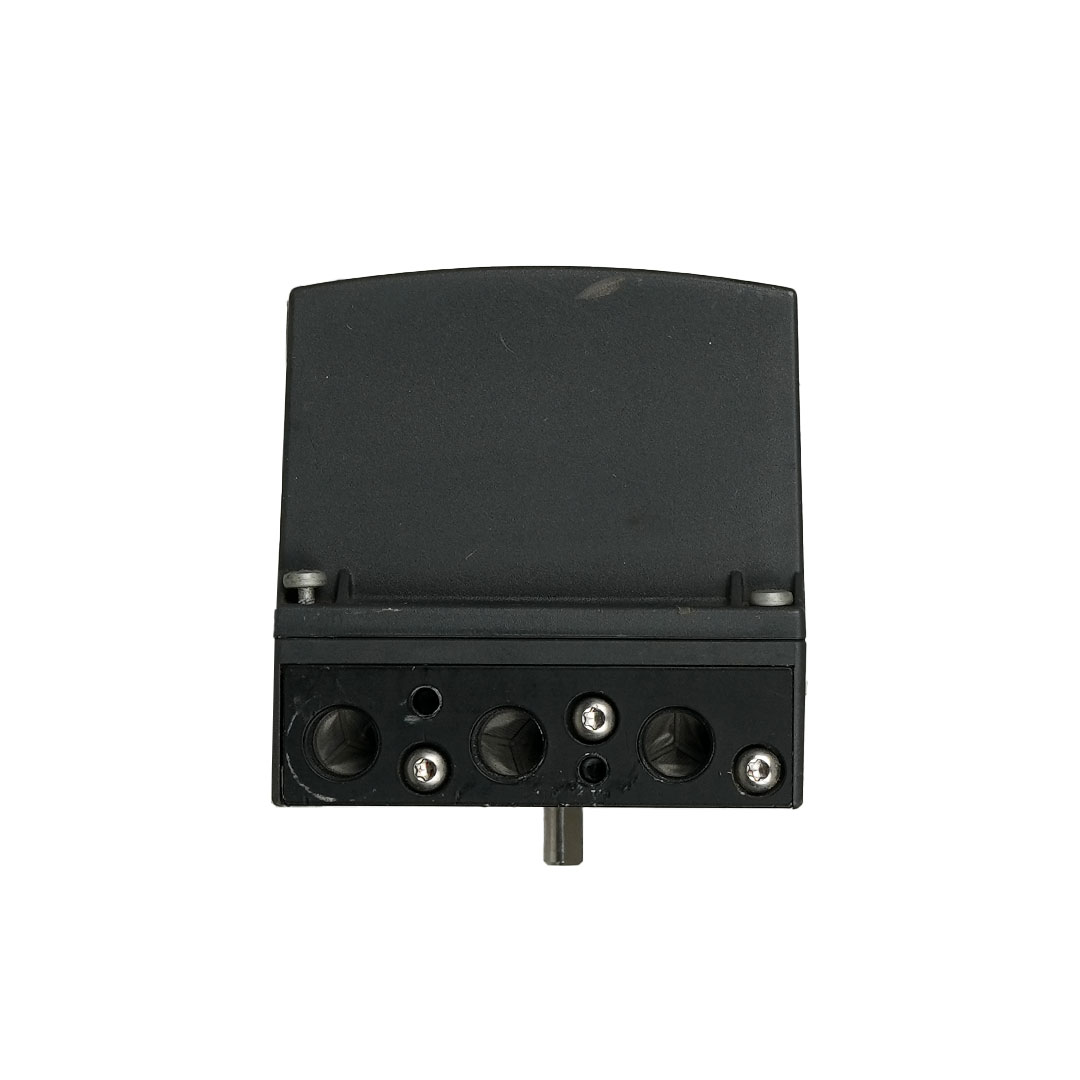

پوزیشنر شیر مدل Siemens SIPART PS2
SIPART PS2 6DR5220-0EG10-0AA0 یک پوزیشنر هوشمند الکترونیکی-پنوماتیکی (Electropneumatic Positioner) از سری محبوب SIPART PS2 شرکت زیمنس است. این محصول برای کنترل دقیق موقعیت شیرها (چه شیرهای خطی و چه شیرهای دورانی / Quarter-turn) طراحی شده تا دستوری که از سیستم کنترل (مثل PLC یا DCS) میآید از سیگنال 4–20 mA را به فرمان هوای فشرده تبدیل کند و شیر را به موقعیت مطلوب برساند.
یکی از ویژگیهای کلیدی این مدل، پشتیبانی از پروتکل HART است که امکان پیکربندی دیجیتال، عیبیابی، مانیتورینگ وضعیت و نظارت زنده را فراهم میکند. این کار باعث میشود که بتوان عملکرد پوزیشنر و شیر را بدون دخالت فیزیکی و از راه دور بررسی کرد. پوزیشنر از نوع Double-acting است، یعنی میتواند در هر دو جهت هوا را تأمین کند تا شیر باز یا بسته شود.
منبع تغذیه این دستگاه میتواند به صورت Loop-powered (منبع تغذیه از جریان حلقه 4–20 mA) یا با 24 VDC خارجی باشد، بسته به نوع کابلکشی و نصب. فشار هوای کمکی مورد نیاز برای عملکرد خوب معمولاً بین 1.4 تا حدود 7 بار است، که باعث میشود بتوان واکنش دقیق و قدرت کافی برای حرکت شیر فراهم شود.
بدنهی دستگاه معمولاً از پلیکربنات تقویت شده (Makrolon) ساخته شده که وزن کمتری دارد و برای شرایط معمول صنعتی مناسب است. برای محیطهای خورنده یا شرایط دشوارتر، نسخههایی با بدنه از استنلس استیل نیز ارائه میشود. این مدل استاندارد دارای رتبه حفاظت IP66 / NEMA 4X است، به این معنی که در برابر نفوذ گرد و غبار و پاشش آب محافظت شده است.
دمای کاری محیط این پوزیشنر معمولاً در بازهی −30 تا +80 درجه سانتیگراد تعیین میشود، که برای بیشتر محیطهای صنعتی کافی است. این دستگاه با آزمونهای ایمنی برای محیطهای انفجاری (Ex ia, Ex d, Ex nA) سازگار است، به شرطی که نسخهی مناسب انتخاب شود.
از ویژگیهای اضافی آن میتوان به امکاناتی مانند کالیبراسیون اتوماتیک، تشخیص عیب (Diagnostics)، حالت ایمن (Fail-safe) و سیگنال بازخورد موقعیت (Feedback) اشاره کرد که به اپراتور اجازه میدهد وضعیت واقعی شیر را دقیقتر کنترل و پایش کند.
بهطور کلی، SIPART PS2 6DR5220-0EG10-0AA0 ترکیبی از دقت، انعطافپذیری و کارایی است؛ برای کاربردهایی که شیر باید دقیقاً به موقعیت تعیینشده برسد، مانند تنظیم جریان، فشار، دما یا سایر متغیرهای فرآیندی، گزینهای بسیار مناسب و مطمئن است.
مشخصات فنی
مشخصات کلی
نوع عملکرد
الکتروپنوماتیک (Electropneumatic)
سیگنال ورودی
4–20 mA
پروتکل ارتباطی
HART
نوع اکچویتور قابل نصب
Universal (قابل استفاده برای محرک خطی و دورانی)
نوع کنترل پنوماتیک
Double-acting (دوطرفه، بدون فنر برگشت)
منبع تغذیه
Loop-powered / External 24 VDC
فشار خروجی پنوماتیک
0–6 bar (90 psi)
اتصال پنوماتیک
G 1/4 (DIN)
اتصال الکتریکی
M20 × 1.5 (DIN metric)
جنس بدنه
پلیکربنات / پلاستیک مقاوم (Polycarbonate / GRP)
نوع نمایشگر
LCD دیجیتال (Multi-line)
دقت
±0.5 … 1% از رنج حرکت
دقت واکنش به تغییر سیگنال
1–3 s (بسته به اکچویتور)
درجه حفاظت
IP66 / TYPE 4X
دمای کاری
−30 … +80 °C
