معرفی محصول
اکچویتر پنوماتیکی Keystone F79E036 Single Acting (Fail-Close) یکی از مدلهای ربعگرد شرکت Pentair Keystone است که برای کنترل شیرهای مثل Ball، Butterfly یا Plug استفاده میشود. این مدل از نوع Single Acting است، یعنی در شرایطی که هوا قطع شود، فنر داخلی آن شیر را به حالت بسته (Fail-Close) میبرد. پلاک روی دستگاه نشان میدهد که فشار کاری آن ۸۳۰ kPa بوده و محدوده دمایی آن از −۳۰ تا +۹۰ درجه سلسیوس است. همچنین در پلاک درج شده مشخصات ATEX، به این معنی که نسخهای در نسخههای ایمن برای محیطهای انفجاری نیز تولید شده است.
کیاستون برای طراحی این اکچویتر از ساختار Rack and Pinion استفاده کرده که راندمان حرکت را بالا میبرد و نشتی هوا را کاهش میدهد. مدلهای مشابه Keystone سری 79U/E در دیتاشیتها فشار تغذیه تا ۱۰ بار را پشتیبانی میکنند.
همچنین امکانات جانبی مانند نصب مستقیم شیر، کوپلینگ استاندارد، گزینهی تبدیل به Double Acting و نصب پوزیشنر روی آنها در کاتالوگها دیده میشود.
این اکچویتر برای کاربردهایی که نیاز به قطع سریع شیر در حالت قطع انرژی باشد (مانند خطوط ایمنی، شیر حفاظتی) بسیار مناسب است. به دلیل ساختار ساده، تعمیرپذیری بالا و بازار جهانی قطعات یدکی، در صنایع نفت و گاز، پتروشیمی، صنایع فرآیندی و تصفیه آب کاربرد دارد.

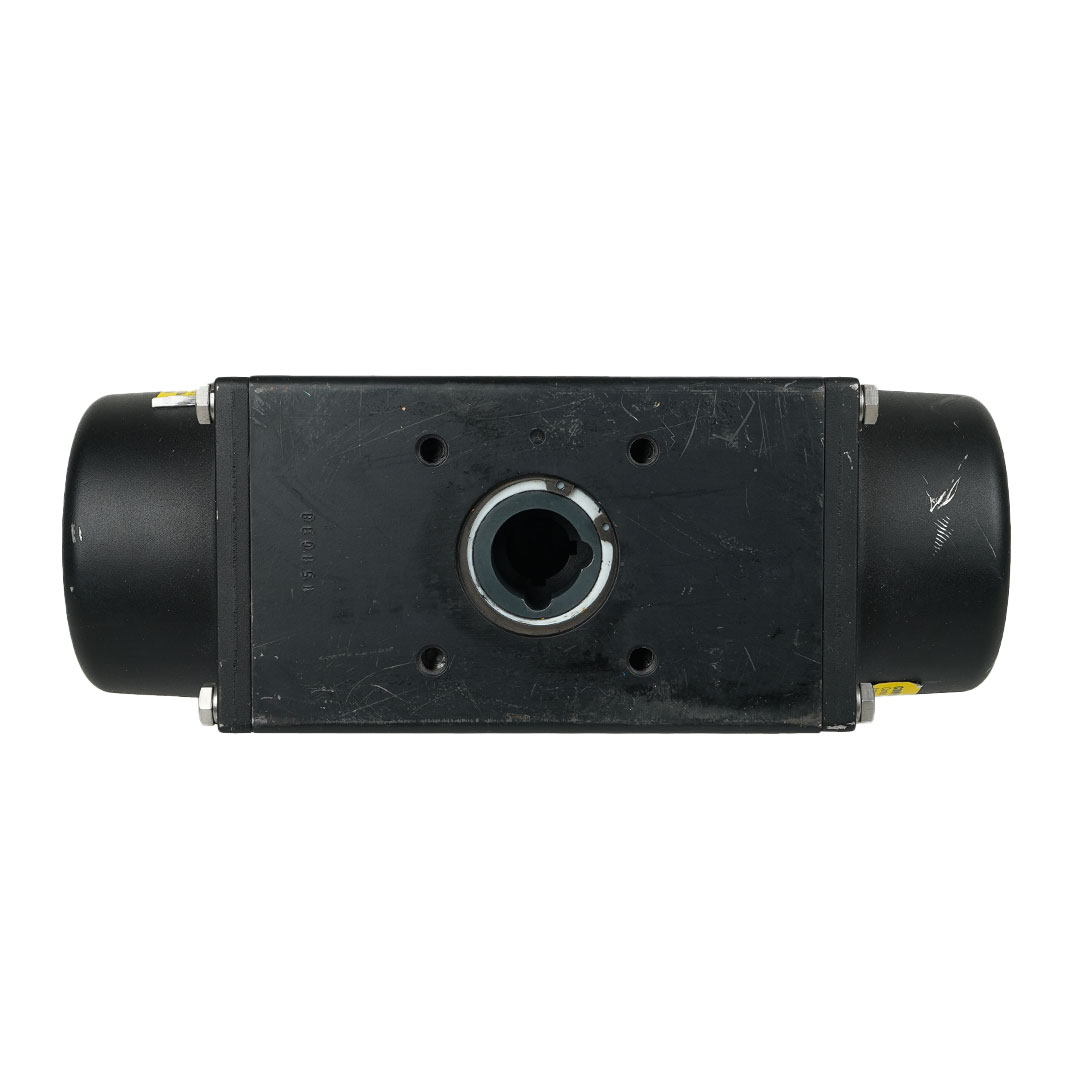

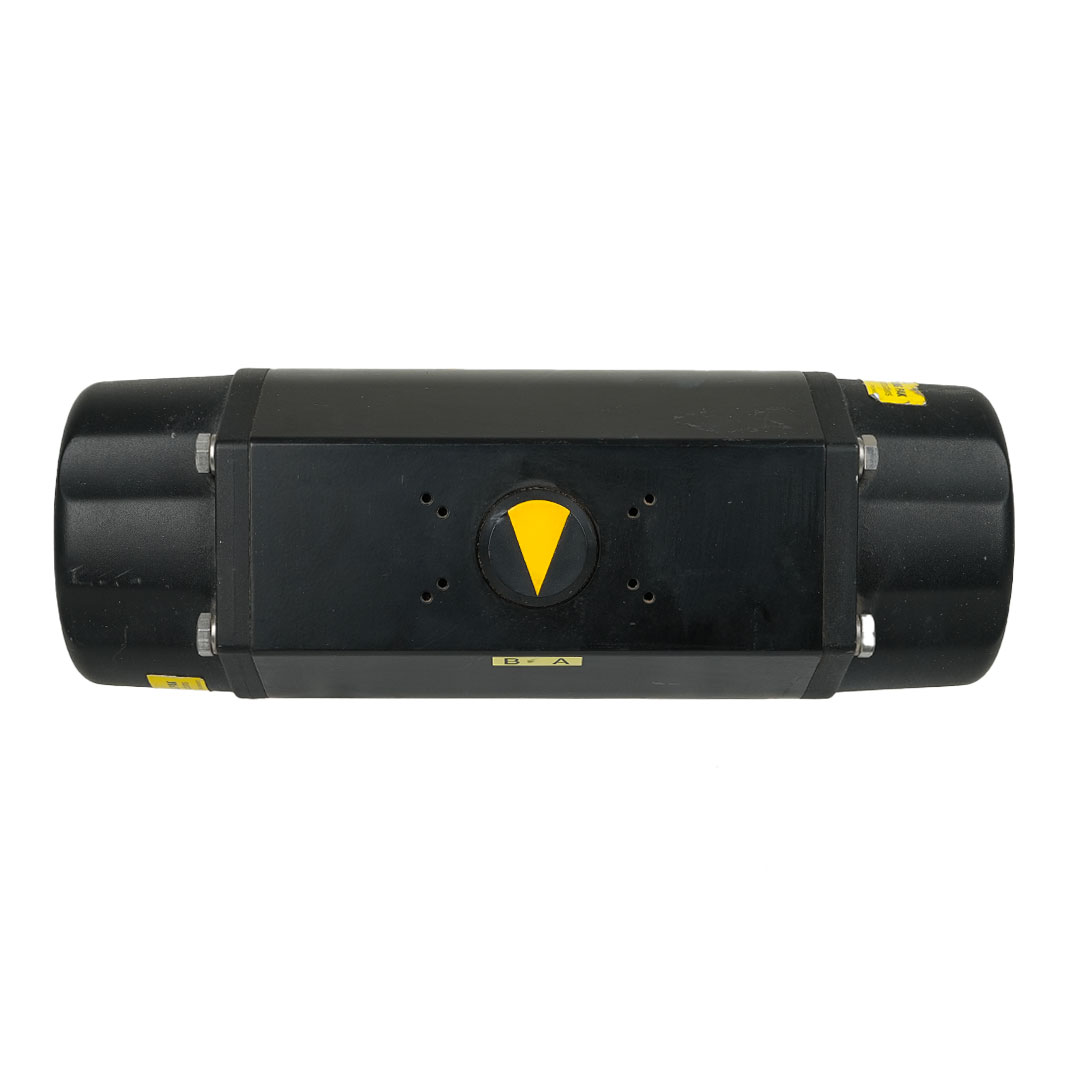

اکچویتر پنوماتیکی مدل Pentair Keystone F79E036
اکچویتر پنوماتیکی Keystone F79E036 Single Acting (Fail-Close) یکی از مدلهای ربعگرد شرکت Pentair Keystone است که برای کنترل شیرهای مثل Ball، Butterfly یا Plug استفاده میشود. این مدل از نوع Single Acting است، یعنی در شرایطی که هوا قطع شود، فنر داخلی آن شیر را به حالت بسته (Fail-Close) میبرد. پلاک روی دستگاه نشان میدهد که فشار کاری آن ۸۳۰ kPa بوده و محدوده دمایی آن از −۳۰ تا +۹۰ درجه سلسیوس است. همچنین در پلاک درج شده مشخصات ATEX، به این معنی که نسخهای در نسخههای ایمن برای محیطهای انفجاری نیز تولید شده است.
کیاستون برای طراحی این اکچویتر از ساختار Rack and Pinion استفاده کرده که راندمان حرکت را بالا میبرد و نشتی هوا را کاهش میدهد. مدلهای مشابه Keystone سری 79U/E در دیتاشیتها فشار تغذیه تا ۱۰ بار را پشتیبانی میکنند.
همچنین امکانات جانبی مانند نصب مستقیم شیر، کوپلینگ استاندارد، گزینهی تبدیل به Double Acting و نصب پوزیشنر روی آنها در کاتالوگها دیده میشود.
این اکچویتر برای کاربردهایی که نیاز به قطع سریع شیر در حالت قطع انرژی باشد (مانند خطوط ایمنی، شیر حفاظتی) بسیار مناسب است. به دلیل ساختار ساده، تعمیرپذیری بالا و بازار جهانی قطعات یدکی، در صنایع نفت و گاز، پتروشیمی، صنایع فرآیندی و تصفیه آب کاربرد دارد.
مشخصات فنی
مشخصات کلی
نوع تجهیز
پنوماتیک(Pneumatic Actuator)
نوع عملکرد
Single-acting (یکطرفه، فنر برگشت)
فشار نامی (Rated Supply)
830 kPa (8.3 bar)
فشار تغذیه حداکثری
1000 kPa (10 bar)
دمای کاری
–30 °C تا +90 °C
عملکرد ایمن (Fail Mode)
Fail-Close
درجه حفاظت
IP65
اتصال هوا (Ports)
رزوه NPT/G
شفت خروجی
ربعگرد چهارگوش (Double Square) مطابق استاندارد ISO 5211
قابلیت تغییر به Double Acting
None
آب بندی
NBR
فنر (Spring Return)
فولاد فنری با پوشش ضدخوردگی
شفت (Pinion Shaft)
فولاد کربنی با پوشش ضدخوردگی (Sealbond-N)
پیستون (Piston)
آلومینیوم دایکست

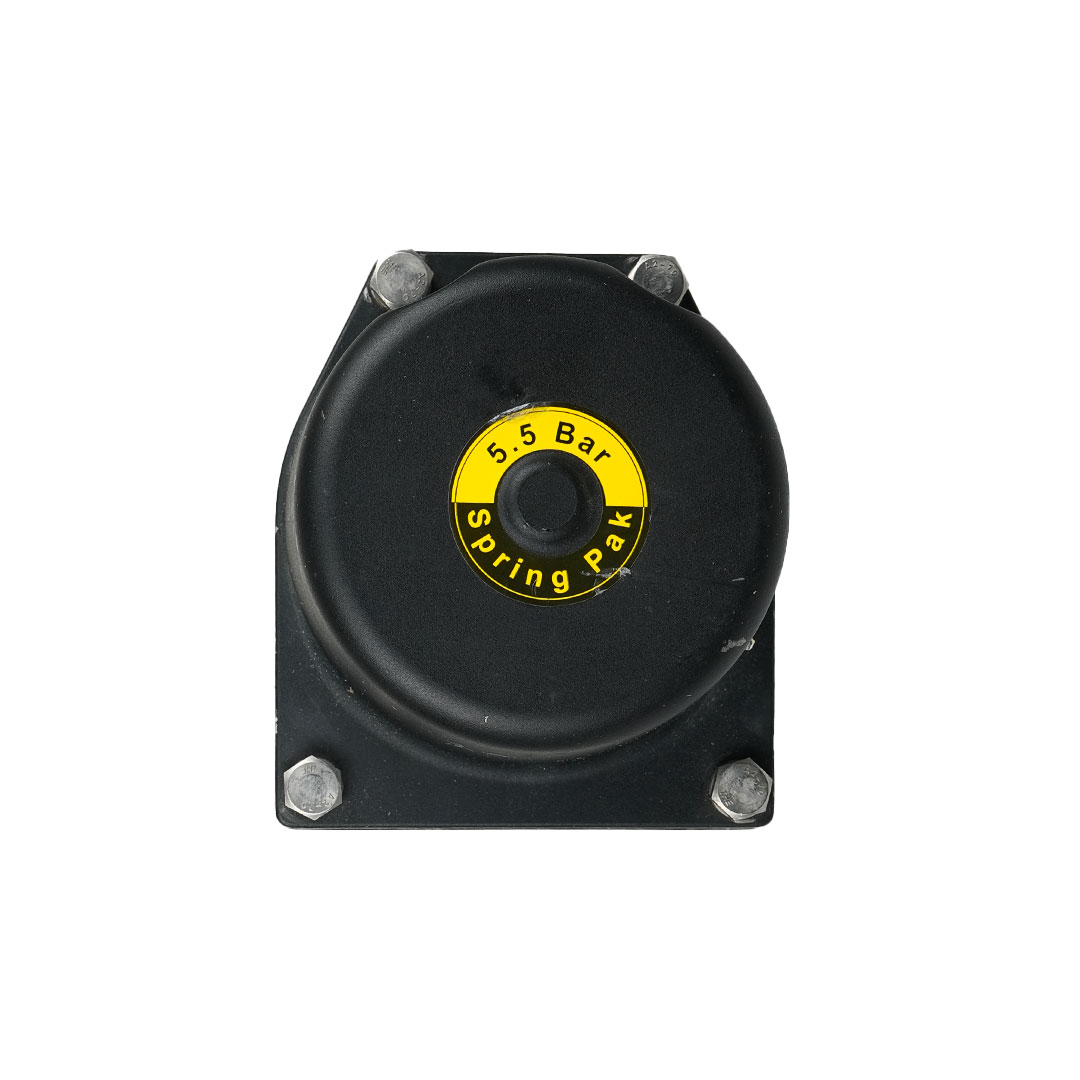

فشار کاری استاندارد
5.5 bar
