معرفی محصول
کنتاکتور کمکی اشنایدر الکتریک LADN22 از سری لوازم جانبی کنتاکتورهای TeSys D است که برای افزایش تعداد کنتاکتهای فرمان در مدارهای کنترل استفاده میشود. این مدل دارای ۴ کنتاکت کمکی (۲ باز و ۲ بسته) بوده و با نصب ساده جلویی روی کنتاکتورهای سری LC1D09 تا LC1D38 قابل اتصال است.
LADN22 با طراحی فشرده و ترمینالهای ایمن، در مدارهای فرمان موتورها، سیستمهای حفاظتی و تابلوهای کنترل صنعتی بهکار میرود. ولتاژ کاری تا ۶۹۰ ولت AC و جریان نامی ۱۰ آمپر در AC-15 آن را برای کار در شرایط صنعتی سنگین مناسب کرده است.
کنتاکتهای مکانیکی لحظهای (Snap Action) عملکردی سریع و دقیق دارند و عمر مکانیکی طولانی (بیش از ۱۰ میلیون سیکل) را تضمین میکنند. بدنهی مقاوم از پلیمر صنعتی و ترمینالهای پیچخور با عایق محافظ، ایمنی و پایداری عملکرد را افزایش میدهد.
این مدل با استانداردهای بینالمللی IEC، UL و CSA منطبق بوده و قابلیت نصب سریع و بدون ابزار ویژه را دارد.
کاربردهای متداول LADN22 شامل کنترل وضعیت تجهیزات، سیگنال فرمان، مدارهای بینقفل، خودنگهداری (Self-hold) و مدارهای هشدار است.
به دلیل کیفیت بالا و سازگاری با خانوادهی کنتاکتورهای TeSys D، LADN22 یکی از پراستفادهترین ماژولهای کمکی در تابلو برقهای صنعتی، سیستمهای HVAC، و خطوط تولید خودکار محسوب میشود.

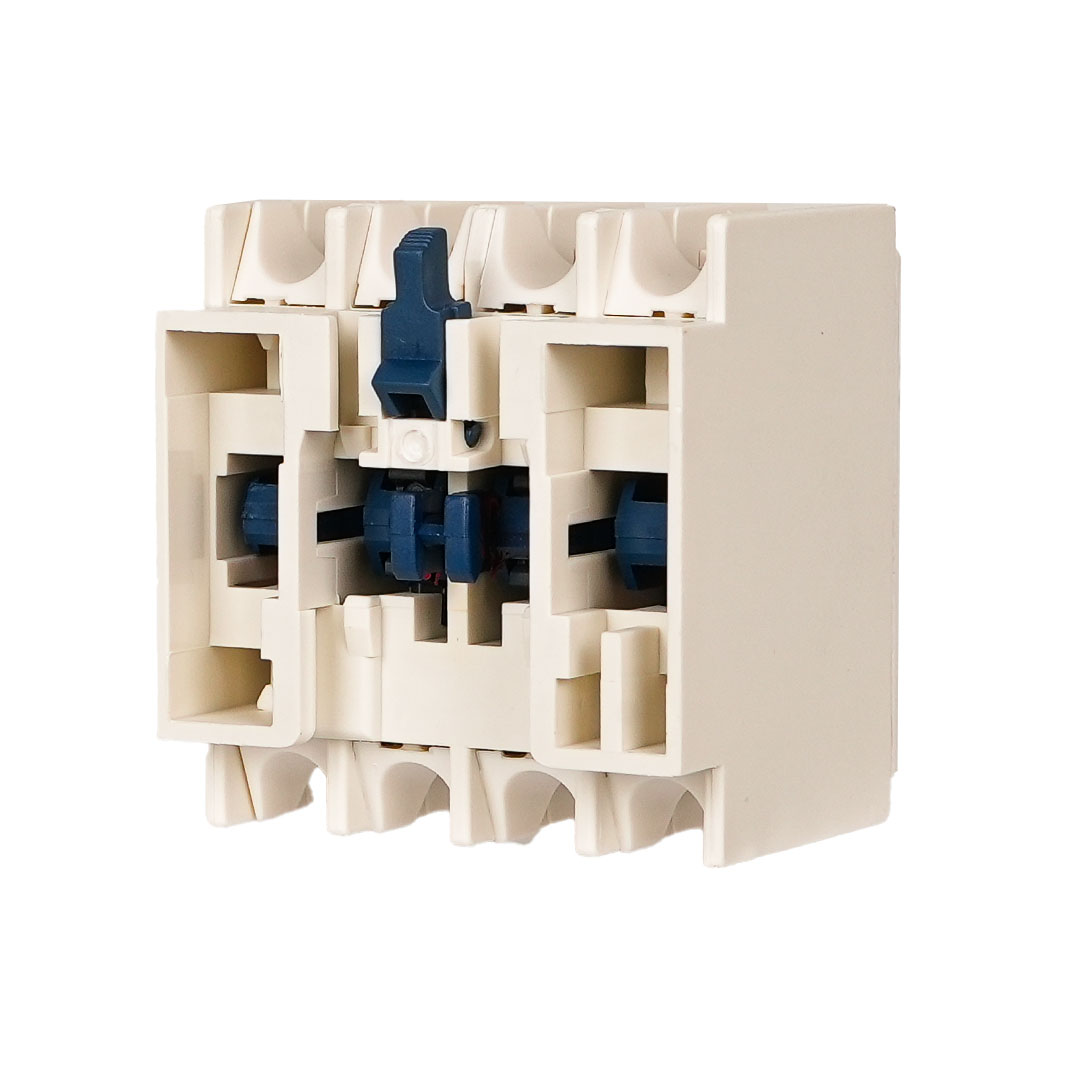

کنتاکتور کمکی اشنایدر الکتریک مدل LADN22
کنتاکتور کمکی اشنایدر الکتریک LADN22 از سری لوازم جانبی کنتاکتورهای TeSys D است که برای افزایش تعداد کنتاکتهای فرمان در مدارهای کنترل استفاده میشود. این مدل دارای ۴ کنتاکت کمکی (۲ باز و ۲ بسته) بوده و با نصب ساده جلویی روی کنتاکتورهای سری LC1D09 تا LC1D38 قابل اتصال است.
LADN22 با طراحی فشرده و ترمینالهای ایمن، در مدارهای فرمان موتورها، سیستمهای حفاظتی و تابلوهای کنترل صنعتی بهکار میرود. ولتاژ کاری تا ۶۹۰ ولت AC و جریان نامی ۱۰ آمپر در AC-15 آن را برای کار در شرایط صنعتی سنگین مناسب کرده است.
کنتاکتهای مکانیکی لحظهای (Snap Action) عملکردی سریع و دقیق دارند و عمر مکانیکی طولانی (بیش از ۱۰ میلیون سیکل) را تضمین میکنند. بدنهی مقاوم از پلیمر صنعتی و ترمینالهای پیچخور با عایق محافظ، ایمنی و پایداری عملکرد را افزایش میدهد.
این مدل با استانداردهای بینالمللی IEC، UL و CSA منطبق بوده و قابلیت نصب سریع و بدون ابزار ویژه را دارد.
کاربردهای متداول LADN22 شامل کنترل وضعیت تجهیزات، سیگنال فرمان، مدارهای بینقفل، خودنگهداری (Self-hold) و مدارهای هشدار است.
به دلیل کیفیت بالا و سازگاری با خانوادهی کنتاکتورهای TeSys D، LADN22 یکی از پراستفادهترین ماژولهای کمکی در تابلو برقهای صنعتی، سیستمهای HVAC، و خطوط تولید خودکار محسوب میشود.
مشخصات فنی
مشخصات کلی
نوع تجهیز
کنتاکتور کمکی (Auxiliary Contact Block)
تعداد کنتاکت ها
2NO + 2NC
نوع نصب
نصب جلویی (Front Mounting)
ولتاژ نامی کاری
تا 690 V AC
جریان نامی
10 A در AC-15
نوع کنتاکت
مکانیکی لحظهای (Snap Action)
سازگاری با کنتاکتور
مکانیکی ماندگار (Latching)
نوع ترمینال
پیچخور (Screw Clamp)
درجه حفاظت
IP20
استانداردها
IEC 60947-5-1
ابعاد تقریبی
44 × 48 × 42 mm
