معرفی محصول

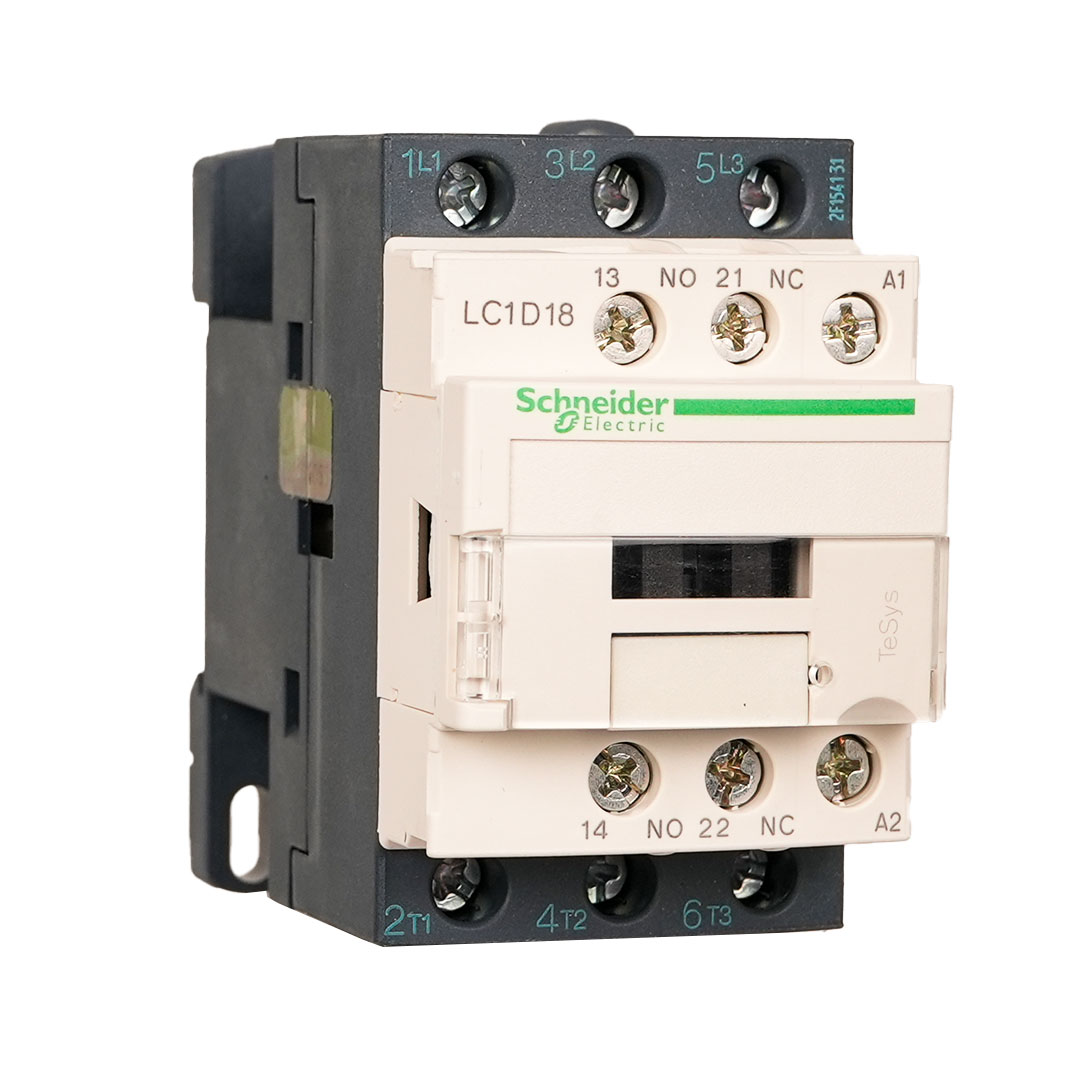

کنتاکتور قدرت اشنایدر الکتریک LC1D18M7 یکی از محصولات سری TeSys D است که برای کنترل و سوئیچینگ بارهای موتوری و صنعتی طراحی شده است. این مدل با جریان نامی 18 آمپر در کلاس کاری AC-3 قابلیت راهاندازی و توقف موتورهای سهفاز تا توان 7.5 کیلووات را دارد. ولتاژ بوبین آن 220 ولت AC است (کد M7 در نامگذاری اشنایدر نشاندهندهی همین ولتاژ است).
کنتاکتور LC1D18M7 دارای سه کنتاکت قدرت (3NO) برای مسیر اصلی و دو کنتاکت کمکی (1NO + 1NC) برای مدار فرمان میباشد. طراحی فشرده و نصب آسان روی ریل DIN یا بهصورت پیچخور، این تجهیز را برای تابلوهای برق صنعتی و سیستمهای اتوماسیون ایدهآل کرده است.
بوبین AC با مصرف توان پایین، قابلیت کارکرد پایدار در بازه وسیع ولتاژ را فراهم میکند. بدنه از پلیمر مقاوم در برابر حرارت ساخته شده و ترمینالهای پیچخور باعث اطمینان در اتصالات میشوند. این کنتاکتور از استانداردهای بینالمللی IEC 60947-4-1، UL و CSA تبعیت میکند و دارای درجه حفاظت IP20 است که ایمنی کاربر را تضمین میکند.
از جمله کاربردهای اصلی LC1D18M7 میتوان به راهاندازی مستقیم موتورهای سهفاز (DOL)، مدارهای معکوسکننده (Reversing Circuits)، کنترل پمپها، فنها و کمپرسورها اشاره کرد. همچنین میتواند با لوازم جانبی سری TeSys D مانند رلههای حرارتی LRD، بلوکهای کمکی LADN، تایمرها و ماژولهای حفاظتی ترکیب شود.
بهدلیل دوام بالا، طراحی ماژولار و قابلیت نصب سریع، اشنایدر LC1D18M7 یکی از محبوبترین کنتاکتورهای صنعتی در سیستمهای برق قدرت، خطوط تولید و کنترل اتوماسیون بهشمار میرود.

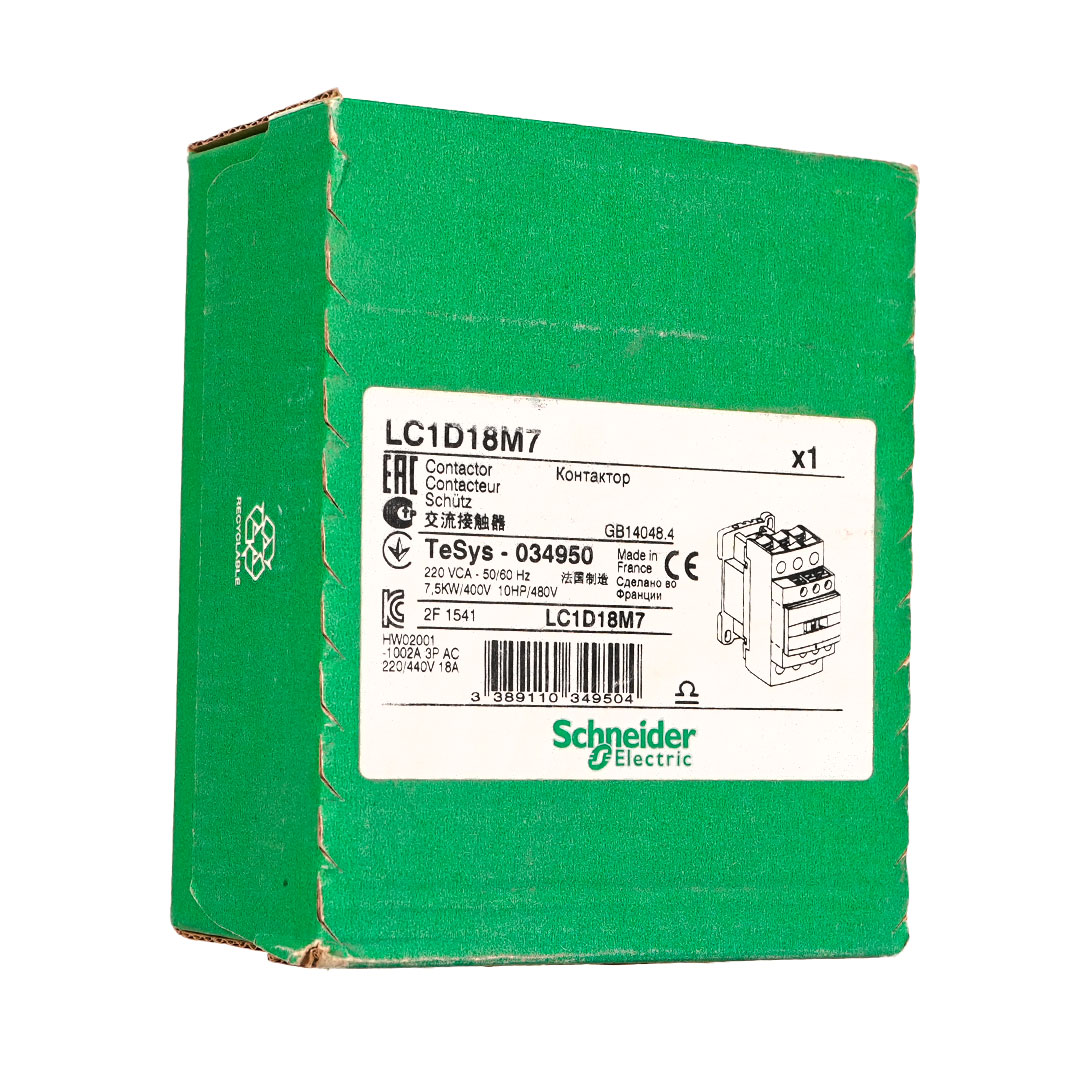

کنتاکتور قدرت اشنایدر الکتریک مدل LC1D18M7
کنتاکتور قدرت اشنایدر الکتریک LC1D18M7 یکی از محصولات سری TeSys D است که برای کنترل و سوئیچینگ بارهای موتوری و صنعتی طراحی شده است. این مدل با جریان نامی 18 آمپر در کلاس کاری AC-3 قابلیت راهاندازی و توقف موتورهای سهفاز تا توان 7.5 کیلووات را دارد. ولتاژ بوبین آن 220 ولت AC است (کد M7 در نامگذاری اشنایدر نشاندهندهی همین ولتاژ است).
کنتاکتور LC1D18M7 دارای سه کنتاکت قدرت (3NO) برای مسیر اصلی و دو کنتاکت کمکی (1NO + 1NC) برای مدار فرمان میباشد. طراحی فشرده و نصب آسان روی ریل DIN یا بهصورت پیچخور، این تجهیز را برای تابلوهای برق صنعتی و سیستمهای اتوماسیون ایدهآل کرده است.
بوبین AC با مصرف توان پایین، قابلیت کارکرد پایدار در بازه وسیع ولتاژ را فراهم میکند. بدنه از پلیمر مقاوم در برابر حرارت ساخته شده و ترمینالهای پیچخور باعث اطمینان در اتصالات میشوند. این کنتاکتور از استانداردهای بینالمللی IEC 60947-4-1، UL و CSA تبعیت میکند و دارای درجه حفاظت IP20 است که ایمنی کاربر را تضمین میکند.
از جمله کاربردهای اصلی LC1D18M7 میتوان به راهاندازی مستقیم موتورهای سهفاز (DOL)، مدارهای معکوسکننده (Reversing Circuits)، کنترل پمپها، فنها و کمپرسورها اشاره کرد. همچنین میتواند با لوازم جانبی سری TeSys D مانند رلههای حرارتی LRD، بلوکهای کمکی LADN، تایمرها و ماژولهای حفاظتی ترکیب شود.
بهدلیل دوام بالا، طراحی ماژولار و قابلیت نصب سریع، اشنایدر LC1D18M7 یکی از محبوبترین کنتاکتورهای صنعتی در سیستمهای برق قدرت، خطوط تولید و کنترل اتوماسیون بهشمار میرود.
مشخصات فنی
مشخصات کلی
نوع تجهیز
کنتاکتور قدرت (Power Contactor)
ولتاژ بوبین
220 V AC (کد M7)
تعداد کنتاکتهای قدرت
3NO (سه باز)
کنتاکتهای کمکی
1NO + 1NC
جریان نامی
18 A در AC-3 (بار موتوری)
توان نامی کاری
7.5 kW
ولتاژ نامی عایقی
690 V AC
ولتاژ نامی کاری
تا 440 V AC
نوع بوبین
AC بوبین (Alternating Current Coil)
نوع ترمینال
پیچخور (Screw Clamp)
نوع نصب
نصب روی ریل( DIN Rail Mounting) ، نصب پیچخور( Panel Mounting)
کلاس کاری
AC-3 (بار موتوری)
درجه حفاظت
IP20
استانداردها
ابعاد تقریبی
90 × 45 × 95 mm
کشور سازنده
فرانسه
